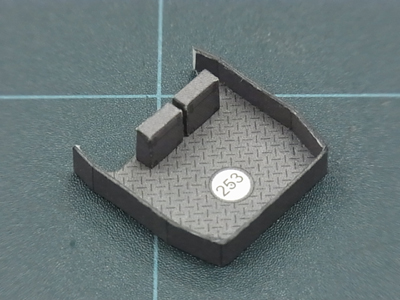

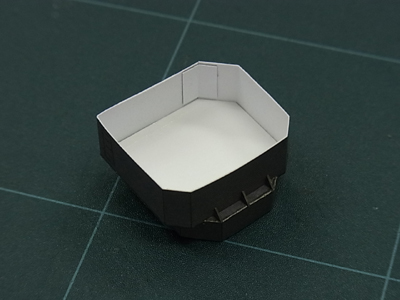

●艦橋前部機銃台座を作る
台座床面は２枚張り合わせ、側壁も２枚張り合わせです。
側壁には内側外側があるので注意しましょう。
台座につける２個の弾薬箱も今までどおりに作ることが可能です。
|
|
|
|

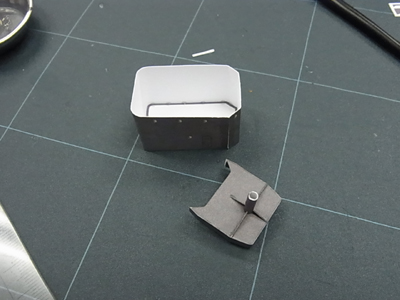

●支柱、補強板を付ける
艦橋下部の製作と艦橋前部機銃台座の裏側に柱と補強版をつける。
これも今までに修得した技法で作ることが可能です。
|
|
|
|

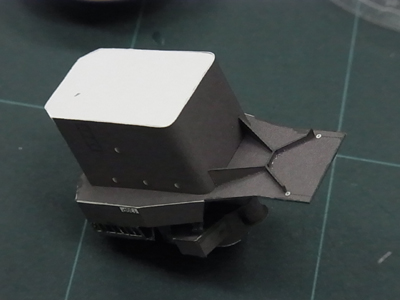

●補強板を付ける
出来上がった艦橋下部を艦橋上部と結合し補強版を付けます。
|
|
|
|

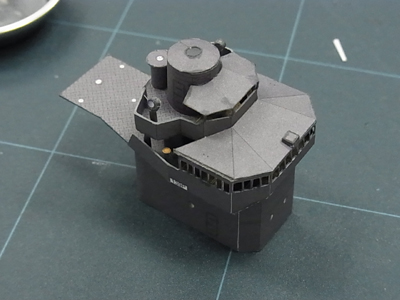

●艦橋の基本的な形の完成です。
ここまでの作業時間は４５時間ほどです。 |
|
|
|

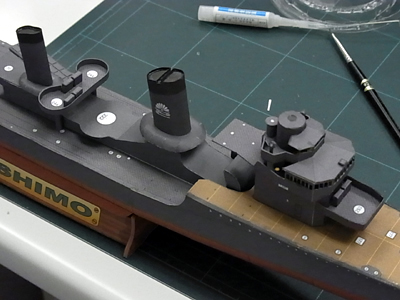

●ここまで作った部品を先に完成させた船体に乗せてみました。（仮組です）
自分で言うのも何ですがだいぶイイ感じではないでしょうか？
艦橋が乗ると船らしく見えてきました。
接写しなければ紙でできているとは思えませんよね？
|
|
|
|
● 後部甲板板構造物の製作（後部機銃台座を作る）

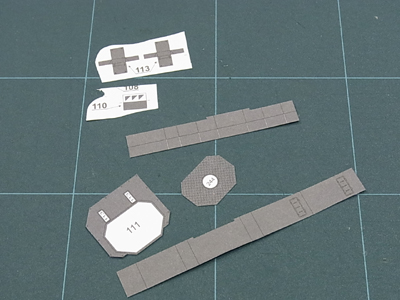

まず、ひつようなぶひんを切り取りました。
|
|
|
|

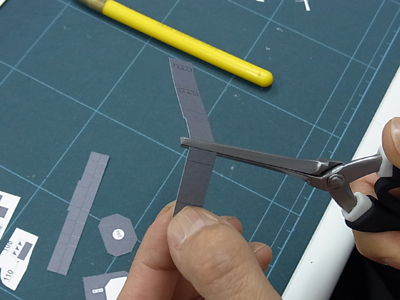

● 側壁の折り曲げ
エッチングベンダーを使って折り目に合わせて真っ直ぐ丁寧に折り目を付けていきます。
|
|
|
|

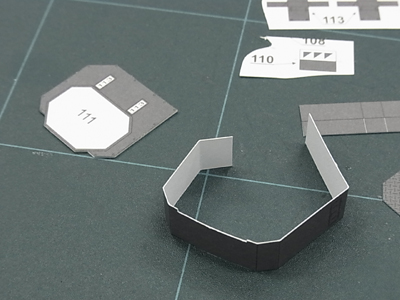

● 折り目を入れ終わった状態
天板の形に合うように角度を考えながら曲げました。
|
|
|
|

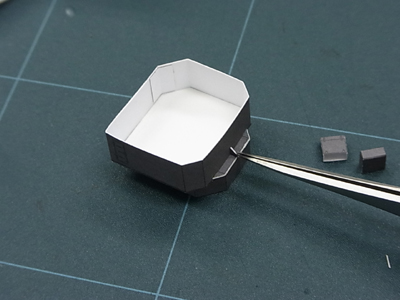

● 合わせ面の内側に補強板を接着
この部品は角合わせなので、余った端切れから補強板を作り、天板の形とズレがないか確認できたら合わせ面の内側に補強板を貼り付けます。
補強板の接着が乾いたところで天板をはめて接着です。
|
|
|
|

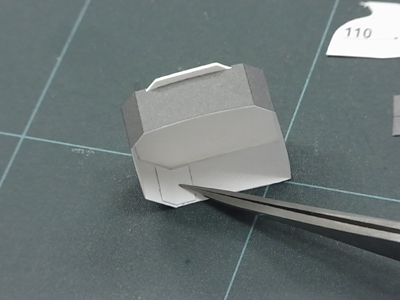

● 張り出し部分に裏面を貼り、補強板を付けます。
張り出し部分に裏面を貼り、補強板三枚を貼り付けます。
補強板は小さいので接着剤は１滴ほどとり分けておき、補強板をピンセットでつまんで接着面に接着剤を付けると良いです。
※接着剤のチューブから直接つけると量が調整しづらいので注意して下さい。
|
|
|
|
● 張り出し部分の完成
|
|
 |
